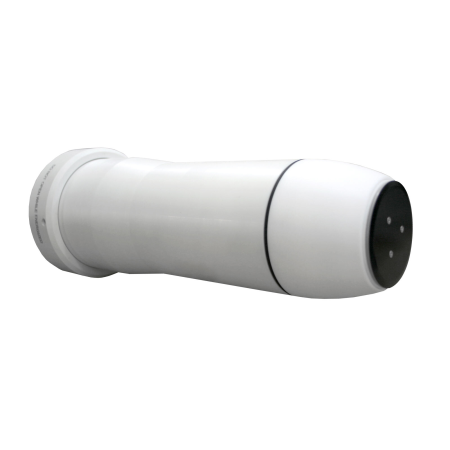

Inobell

    Электростатический ротационный распылитель порошковых ЛКМ.

В основе работы Inobell лежат две технологии – распыление за счет центробежной силы, создаваемой встроенной турбиной, и зарядка частиц порошка в поле коронного разряда, возникающим между вращающимся электродом и окрашиваемым изделием.

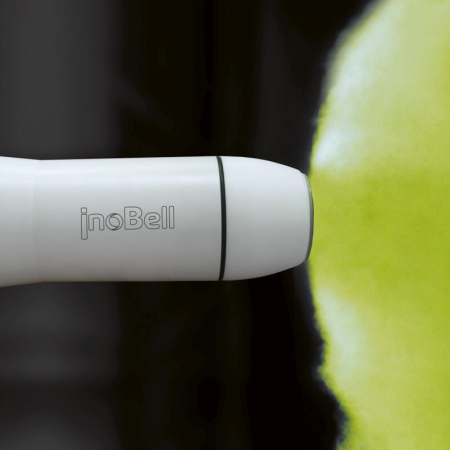

Порошковая краска подается насосом на чашу (колокол) распылителя. Колокол приводится в движение пневматической турбиной (до 8500 об/мин) и позволяет получить ровный и производительный окрасочный факел.

Дополнительный подпор воздуха позволяет варьировать факел от узкого для окраски деталей сложной формы, до широкого при работе с большими плоскими поверхностями.

Все высоковольтные элементы встроены в корпус распылителя. Высокое напряжение от каскада подается на колокол, создавая сильное электрическое поле между распылителем и окрашиваемой поверхностью.

Все параметры работы распылителя Inobell доступны к изменению с единственного контроллера: напряжение, скорость вращения турбины, ширина факела, производительность.

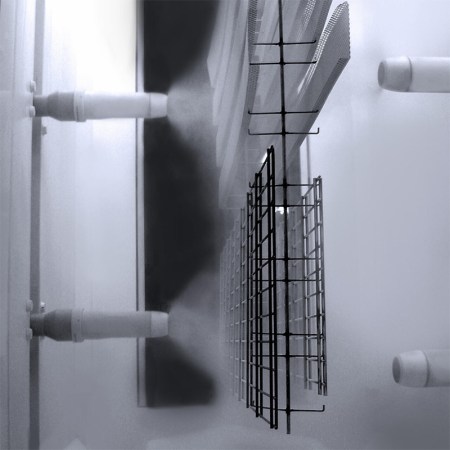

Inobell устанавливается на автоматических линиях для конвейерной окраски деталей или для покрытия больших поверхностей.

Максимальная эффективность достигается при работе с большими плоскими поверхностями.

 Высокий коэффициент переноса :

Вращающийся электрод в совокупности с контр-электродом, встроенным в корпус распылителя, позволяют обеспечить идеальный заряд порошковой краски и создают «охватывающий» эффект вокруг окрашиваемой детали. Эффективность турбины на 15 -20% выше по отношению к обычным распылительным пистолетам.

 Экономия материала :

Электростатическое поле, воздействующее на частицы, более эффективно по сравнению с обычными пистолетами из-за низкой линейной скорости частиц на выходе из распылителя. Частицы материала большее количество времени находятся в ионизированной зоне перед распылительным колоколом, поэтому получают больший заряд. В связи с этим, коэффициент переноса увеличивается и составляет 80% на вертикальных поверхностях и еще больше при нанесении на плоские горизонтальные поверхности.

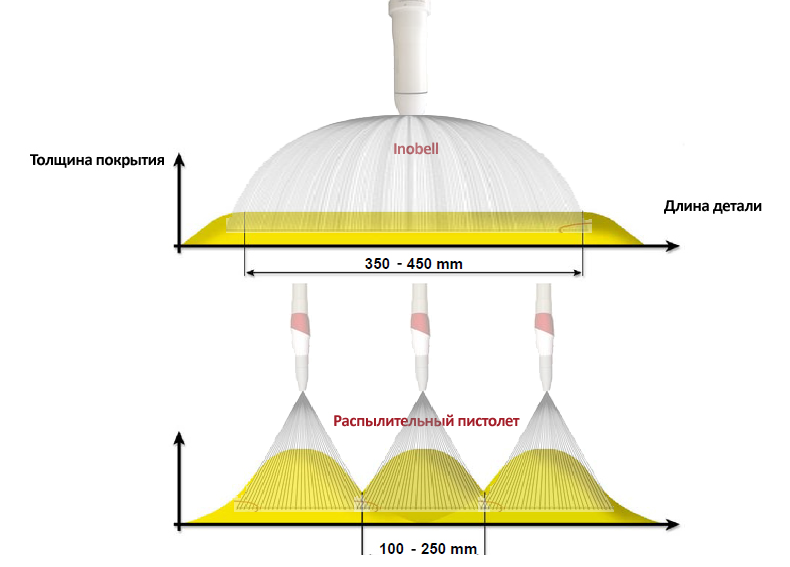

Однородная толщина покрытия :

Качество покрытия отвечает самым жестким критериям D.O.I. Ротационный распылитель позволяет наносить материал более широким и однородным факелом, что приводит к меньшей девиации/отклонению толщины покрытия от среднего значения, и позволяет экономить от 10 до 30% материала.
 Высокая производительность, меньшее количество распылителей:

Один распылитель колокольчатого типа может заменить два обычных
пистолета, т.к. он способен наносить до 30 кг материала в час.

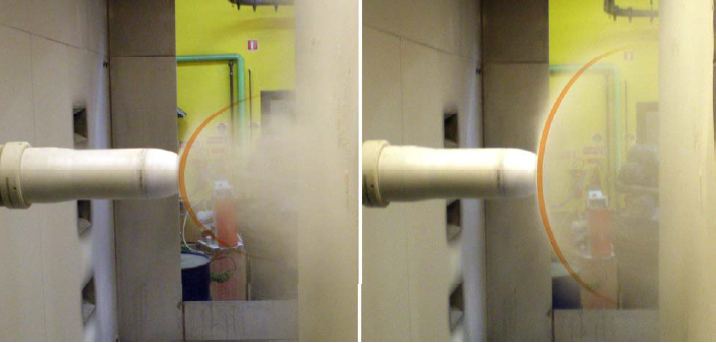

 Регулируемая ширина факела :

Система позволяет быстро и эффективно менять ширину факела. Это позволяет лучше контролировать эффективность нанесения. Размер факела может регулироваться непосредственно во время работы.

 Высокое качество покрытия :

Встроенный контр-электрод притягивает «лишние» ионы и оптимизирует процесс заряда частиц , что благотворно сказывается на КП распылителя.
Таким образом, Inobell вне зависимости от расстояния до детали обеспечивает необходимый заряд материала и исключает негативные эффекты, связанные с излишней аккумуляцией ионов на частицах материала и обратной эмиссией.

 Быстрое обслуживание :

Распылитель имеет простую модульную конструкцию.
Все элементы могут быть отделены в течение нескольких секунд без применения специальных инструментов, а после этого очищены с помощью пневматического пистолета.

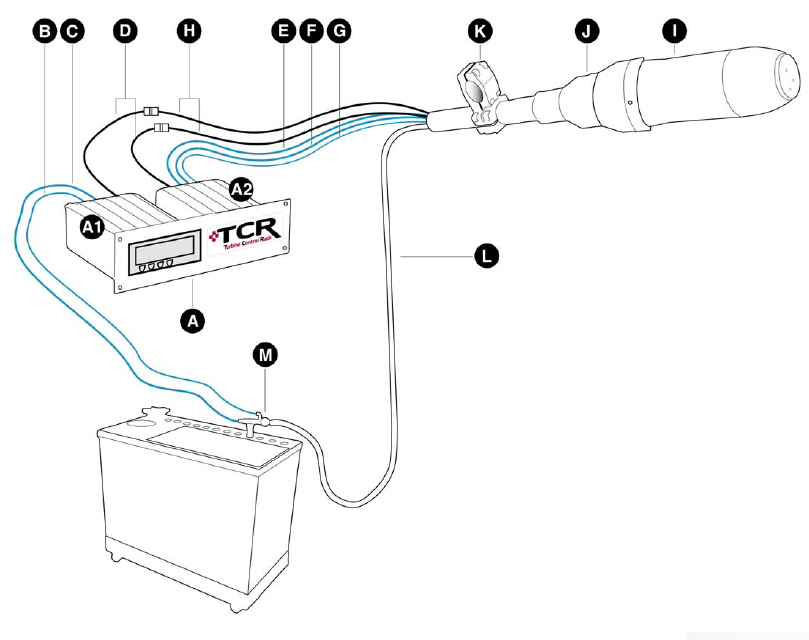

Полностью готовый к установке комплект



A = Модуль TCR = A1 +A2
A1 = Контрольный модуль CRN 458
B = Инжекционный воздух (6/8 мм), 15м
С = Дозирующий воздух (4/6 мм), 15м
D = Кабеля контроля высокого напряжения и оборотов турбины, 2 х 2м
A2 = модуль питания высоковольтного генератора.
E = Воздух для питания турбины (5,5/8), 15 м
F = Воздух формирования факела (5,5/8), 15 м
G = Воздух для подшипника (5,5/8), 15 м
H = Удлинитель TCR/Inobell, 15 м
I = распылитель Inobell
J = Держатель
K = Фиксирующее кольцо 50/60 мм
L = шланг 12/17 мм, 15 м
M = Насос CS127
